LES FILTRES A AIR DES DS TOUS MODÈLES.


LES FILTRES A AIR DES DS TOUS MODÈLES.

Depuis le temps que je restaure des DS, j’ai amassé pas mal de filtres à air. Notamment des modèles pour injection électroniques, car je les remplace souvent lorsque je monte des climatisations. Je ne jette rien naturellement et je traite toujours les pièces, même si elles ne me serviront pas dans l’immédiat. Ce qui fait que je me retrouve avec un petit stock assez conséquent, mais au moins que de pièces comme neuves. J’ai horreur de stocker des pièces sales et rouillées. Ceux-là  pour la moindre vis, à la moindre tôles, ou la moindre direction assistées et autres train avants.

Du coup, je me retrouve avec des tas de pièces de filtres à air démontées, repeints ça et là. J’en ai donc profité pour tous les rassembler, remonter, et vous faire un petit sujet sur les différents filtre à air de nos chères DS. Car comme toujours, la DS a tellement évoluée, qu’il y a pas moins de 6 types de filtre à air.





TEK FIILTRE A AIR DS

[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 005.jpg]
Depuis le temps que je restaure, je me retrouve avec pas mal de filtres à air d'avance.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 006.jpg]
Une fois sablé, peint, réfection des filets de 7.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 007.jpg]
Il y a des petites différences, les anneaux d’accroche sont soit zingués blanc, soit zingués jaune, soit couleur filtre. Au bon gré de l'envie de Citroën en fait.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 008.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 009.jpg]
Les cartouches filtrantes, peuvent aussi rouiller. Mai cela n'afflue pas grand chose. De plus on les imbibes d'huile avant remontage.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 010.jpg]
J'ai remarqué deux type de cartouches filtrantes sur filtres rond dernière génération.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 011.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 012.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 013.jpg]
Je commence à remonter les filtres à air. Il n'y a que le support à visser.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 014.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 015.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 016.jpg]
En ce qui concerne les supports, il y a 4 modèles pour les derniers filtre à air.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 017.jpg]
Le plus rare, celui spécifique pour les DS injection et climatisée.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 018.jpg]
Il y rien à voir avec les autres, tout comme le corps lui-même.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 019.jpg]
Le support classique, soit noir, soit gris. Pour mécanique 5 paliers à carburateur
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 020.jpg]
Ce support est un peu plus rare, car uniquement pour les DS 19 et ID 19. En fait pour les moteurs 5 paliers mais les moins puissants. Ceux qui ont la sortie d'échappement 4 en 1 (similaire aux moteurs 3 paliers).
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 021.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 022.jpg]
Le support pour les filtres à air des DS à injection électronique, classiques (Donc non climatisées).
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 023.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 024.jpg]
Ce support est un modèle rare, extrapolé pour les climatisations rapportées. Il permet de monter le filtre à air classique rond sur les DS à injection et climatisées.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 025.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 026.jpg]
Il y a ici les différents supports des filtres à air dernières générations.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 027.jpg]
Les supports se posent très facilement.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 028.jpg]
Je ne me rendais pas compte que j'en avais autant d'avance.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 029.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 030.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 031.jpg]
En détail, le filtre à air des DS climatisées et injection. Plus que rare.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 032.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 033.jpg]
Le filtre à air première génération. Celui-ci est milieu des 60's. Les tous premiers filtre à air sont différents, au niveau de la fixation sur les mécaniques avant l'arrivée du régulateur centrifuge en 1961.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 034.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 035.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 036.jpg]
La cartouche filtrante est donc spécifique.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 037.jpg]
Je profite de peindre encore des filtres que j'ai d'avance. Ici des anciens modèles en AC 136 (Gris rosé).
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 038.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 039.jpg]
En ce qui concerne les autocollants, et les trouve en neuf. (Il y a celui petit carré uniquement pour les 3 premiers millésimes de la DS ici absent)
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 040.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 041.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 042.jpg]
Le rendu n'est pas terrible sur les filtres à air noir
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 043.jpg]
Pour les filtres à air ancienne mécanique, l'autocollant est impeccable.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 044.jpg]
Celui pour les filtres à air à long becs, là aussi, la fabrication est impeccable.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 045.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 046.jpg]

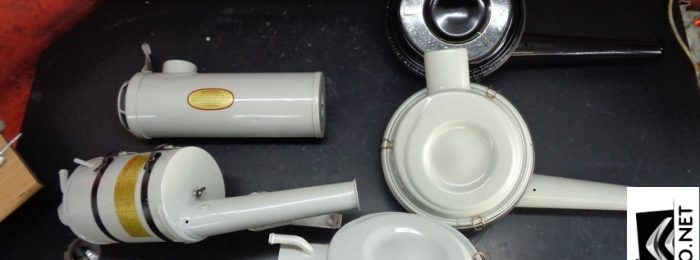

Un petit aperçu de la plupart des filtres à air de la DS.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 047.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 048.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 049.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 050.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 051.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 052.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 053.jpg]
Les premières années, le filtre à air était de couleur différente. GRIS IRISE des 2cv. Jusque 1961.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 053B.jpg]
Ensuite, il devient Gris Rosé jusqu'en 1964, voir 1965.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 053C.jpg]
Le manchon est spécifique, en alu et composé d'un caoutchouc et embase rondelle. Avec 4 petites vis et rondelles en bakélite.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 053D.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 053E.jpg]
Ici, sur un modèle 1965.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 053F.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 054.jpg]
Sur les mécaniques 5 paliers carburateur, jusque 1973, en gris et sans les positions été/hivers.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 054B.jpg]
Ici, le filtre à air de 1973 à 1975, avec position été/hivers, et de couleur noir.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 054C.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 054D.jpg]
On distingue le conduit de réchauffe.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 054E.jpg]
Ici, sur une DS 23 à carburateur.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 055.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 056.jpg]
Le filtre qui trouve tout juste place ici sur les DS injection et climatisées.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 057.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 058.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 059.jpg]
Sur les DS injections, boite mécanique ou hydraulique ou automatique, on retrouve le gros rond, toujours de couleur Gris AC140 jusque la fin.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 060.jpg]
Il prends place dessus la direction.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 061.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 062.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 063.jpg]
Pour les DS injection et climatisées, il est donc complètement différent. Support et filtre spécifique, ainsi que le manchon plus long qui le relie à la tubulure d'admission.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 064.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 065.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 066.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 072.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 073.jpg]
La sonde d'air du système d'injection.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 074.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 075.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 076.jpg]
Encore une pièce bien spécifique pour les DS injection et climatisées, il y a un double collier pour relier le manchon et le tuyaux d'air passager.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 077.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 078.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 079.jpg]
Le manchon se place ainsi
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 080.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE A AIR DS 081.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE AIR DS 0087.jpg]
Je trie les pièces que j'ai refaites à neuf en stock d'avance. J'aime avoir des pièces d'avances mais refaites. Ça fait propre une fois rangées, et utilisable de suite en cas de besoin.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE AIR DS 0088.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE AIR DS 0089.jpg]
Les filtres à air stockés tout en haut des étagères.
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE AIR DS 0090.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE AIR DS 0091.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE AIR DS 0092.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE AIR DS 0093.jpg]
[img src=http://www.citrothello.net/blog/images/TECHNIQUE/TEK FIILTRE A AIR DS/thumbs/thumbs_TEK FILTRE AIR DS 0094.jpg]
